OLED 屏幕¶
FlexKVM 正面有一块 128×64 单色 OLED 屏，显示设备状态、网络信息和系统版本。
通电后 OLED 依次显示：开机 logo → 设备状态界面 → 无操作 60 秒后自动息屏。按按键 A 或 B 唤醒。配网模式下不自动息屏。
OLED 设置¶
进设置 → 系统 → OLED 屏幕设置。
亮度¶
1~10 档滑块，实时生效。
休眠时间¶
无操作后自动息屏的时间。可选：10s / 30s / 60s / 120s / 300s / 600s。
OLED 界面¶
主界面¶
四行，三个部分：
状态栏（第一行）：6 个图标，从左到右——
| 图标 | 含义 |
|---|---|
| HDMI | HDMI 是否插入 |
| USB | USB 信号是否正常 |
| TF 卡 | TF 卡是否插入 |
| ATX | ATX 模块是否连接 |
| 有线网络 | 有线连接状态（普通模式 / 直连模式两种图标） |
| 无线网络 | WiFi 未连 / 已连 / 热点已开（三种状态） |
图标正常显示 = 已连接，图标上有 X = 未连接。
IP 地址（中间两行）：IP 前缀标识接口类型和 IP 获取方式——
| 显示 | 接口 | IP 方式 |
|---|---|---|
| Exxx.xxx.xxx.xxx | 以太网 | DHCP |
| Exxx.xxx.xxx.xxx | 以太网 | 静态 IP（反色） |
| Sxxx.xxx.xxx.xxx | 以太网 | 直连模式（DHCP Server） |
| Wxxx.xxx.xxx.xxx | WiFi | DHCP |
| Wxxx.xxx.xxx.xxx | WiFi | 静态 IP（反色） |
| Axxx.xxx.xxx.xxx | AP 热点 | — |
获取 IP 中显示 Loading：E Loading... / W Loading...。
E = DHCP 模式，正常显示；E = 静态 IP 模式，反色显示（黑底白字）。直连模式下显示 S。
如果获取ip超过 10 秒依然显示 Loading，需要检查一下当前的网络支不支持动态获取 IP。
系统版本（底部一行）：如 v0.1.2 或 v0.1.3-Beta.1。
信息子页面¶
在主界面短按按键 A 可循环切换 7 个子页面，查看详细设备信息：主页 → HDMI 信息 → 系统信息 → ETH 信息 → ETH IPv6 → WiFi 信息 → WiFi IPv6 → AP 信息 → 主页。短按按键 B 随时返回主界面。息屏后自动复位到主界面。
子页面采用全屏 4 行布局（不使用图标栏），内容从第 1 行开始。
HDMI 信息¶
显示视频输入参数：
| 行 | 内容 |
|---|---|
| 第 1 行 | HDMI（左）+ 画质等级（右对齐：LOW / MED / HIGH / ULTRA） |
| 第 2 行 | 分辨率@帧率（如 1920x1080@60Hz，无信号时 --x--） |
| 第 3 行 | 流状态（Streaming / IDLE / OFFLINE） |
| 第 4 行 | 链路状态（LINK / No Signal / NOT LINK） |
流状态说明：Streaming — 用户在线 + HDMI 已链接，编码器正在推流；IDLE — HDMI 已链接但无用户连接，编码器待机；OFFLINE — HDMI 未检测到或链路未建立。
HDMI HIGH
1920x1080@60Hz
Streaming
LINK
系统信息¶
显示设备标识：
| 行 | 内容 |
|---|---|
| 第 1 行 | SYSTEM 标题 |
| 第 2 行 | 产品名称（如 FlexKVM） |
| 第 3 行 | 主机名 |
| 第 4 行 | 序列号（SN） |
SYSTEM
FlexKVM
flexkvm
FS10251810001CN5
ETH 信息¶
显示以太网接口详情：
| 行 | 内容 |
|---|---|
| 第 1 行 | ETH（左）+ 模式标签（右：DHCP / STATIC / DIRECT） |
| 第 2 行 | IP 地址（或 DISABLE / NOT CONNECT / Loading） |
| 第 3 行 | MAC 地址 |
| 第 4 行 | Gateway（前缀 G，如 G192.168.1.1） |
模式标签：DHCP 自动获取、STATIC 静态配置、DIRECT 直连模式（DHCP Server）。
ETH DHCP
192.168.1.100
AA:BB:CC:DD:EE:FF
G192.168.1.1
ETH IPv6¶
显示以太网 IPv6 地址（无地址时显示 NO IPV6）：
| 行 | 内容 |
|---|---|
| 第 1 行 | ETH IPV6 标题 |
| 第 2~4 行 | IPv6 地址，分 3 行显示（每行最多 16 字符） |
ETH IPV6
240e:390:8b7
8:1a3c:1234:56
78:90ab
WiFi 信息¶
显示 WiFi 接口详情：
| 行 | 内容 |
|---|---|
| 第 1 行 | WiFi + 信号强度（如 WiFi -45）+ 模式标签（右） |
| 第 2 行 | IP 地址（或 DISABLE / NOT CONNECT / Loading） |
| 第 3 行 | SSID（前缀 S:，如 S:MyWiFi） |
| 第 4 行 | MAC 地址 |
WiFi -55 STATIC
10.0.0.55
S:MyOfficeWiFi
AA:BB:CC:DD:EE:FF
WiFi IPv6¶
显示 WiFi IPv6 地址（无地址时显示 NO IPV6）：
| 行 | 内容 |
|---|---|
| 第 1 行 | WIFI IPV6 标题 |
| 第 2~4 行 | IPv6 地址，分 3 行显示（每行最多 16 字符） |
WIFI IPV6
240e:390:8b7
8:1a3c:1234:56
78:90ab
AP 信息¶
显示热点配置：
| 行 | 内容 |
|---|---|
| 第 1 行 | AP + WiFi6 标识 + 频段（2.4G / 5G） |
| 第 2 行 | SSID（前缀 S:，如 S:FlexKVM-AP） |
| 第 3 行 | 密码（前缀 P:） |
| 第 4 行 | IP 地址（或 DISABLE） |
AP WIFI6 5G
S:FlexKVM-AP
P:12345678
192.168.10.1

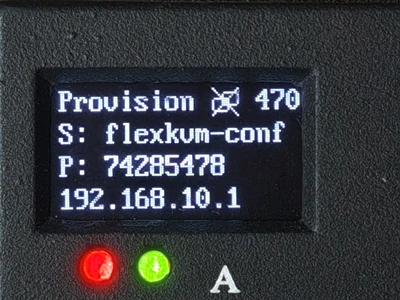

配网界面¶
长按按键 A 进入配网模式时，OLED 显示热点名称、随机密码和 IP 192.168.10.1。详见配网模式。

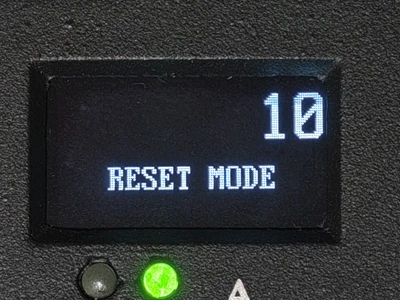

恢复出厂设置界面¶
长按恢复出厂按键 1s 后，oled上会显示恢复出厂设置倒计时，倒计时到0之后释放按键，设备会恢复出厂。详见恢复出厂设置。
